精密兩輥矯直機
榮光精整精密兩輥矯直機RJE系列

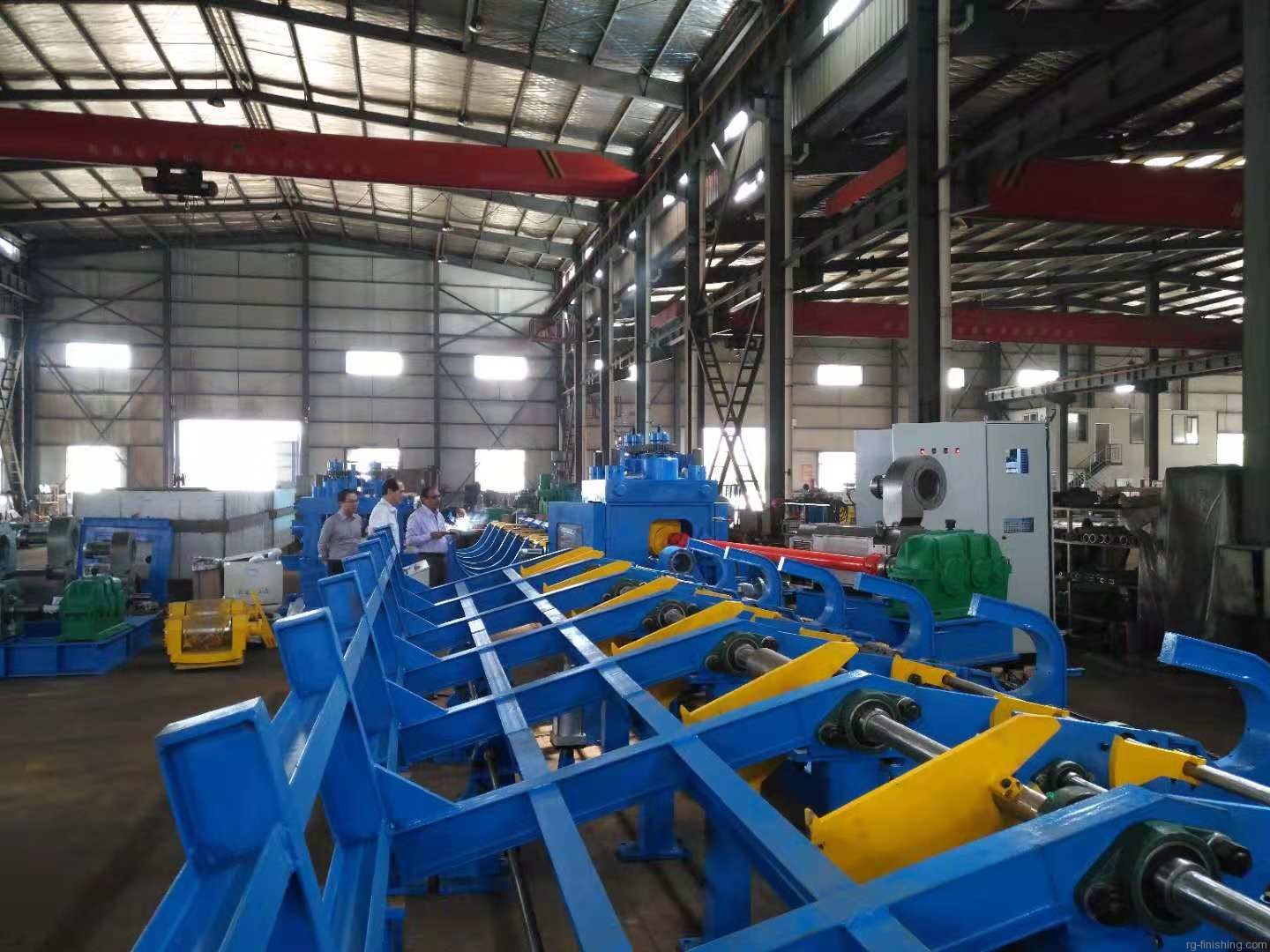

適用于直徑Φ3 ～ 160mm 的各種經剝皮或冷拉后的細長圓鋼、D/S≤15的厚壁管等的矯直及壓光加工，是特殊鋼廠生產銀亮材的關鍵設備。榮光精整RJE系列精密兩輥矯直機為立式機架，上凹下凸的二斜輥布局，兩只矯直輥獨立驅動，具有加工速度快、精度高的顯著優點；加上自動上料及下料臺架，可組成全自動生產機組，實現從自動散料、上料、矯直、拉出及收集全線自動化的生產工藝。
主要特點:
- 矯直輥采用凸凹輥形，屬線接觸類型，該輥形進行了優化，可實現棒材全長范圍內的矯直；
-
采用恒壓負荷控制系統，既保證必要的矯直力，又可在過載時保護設備；
-
主傳動系統采用無級調速，使得設備速度易控，調整方便，可與不同速度的其他設備聯線；
-
輥縫及角度調整采用電動或液壓驅動、編碼器反饋的閉環控制，調整精度高，重復性好；
-
輥逢及角度調節數值通過操作臺觸摸屏實時顯示，便于監控；
-
?矯直工藝參數可分組存儲，調用方便，縮短了更換規格時的調整時間；
-
整機機電液氣配合，PLC統一控制，實現整個加工過程的全自動循環，自動化程度高。
|
應用領域
 |

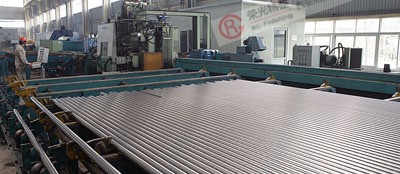

銀亮材的典型應用產品
|
榮光精整精密兩輥矯直機RJE系列
| 型號 |
尺寸范圍 (mm) |
矯直精度 （mm/m) |
加工速度（m/min） | |
| 標準型（AC） | 高速型（DC) | |||
| RJE-12 | 3-12 | 0.1-0.3 | ≤15 | ≤20 |
| RJE-20 | 5-20 | 0.1-0.3 | ≤20 | ≤30 |
| RJE-30 | 8-30 | 0.1-0.3 | ≤30 | ≤60 |
| RJE-40 | 10-40 | 0.1-0.3 | ≤30 | ≤60 |
| RJE-60 | 12-60 | 0.1-0.3 | ≤30 | ≤45 |
| RJE-80 | 15-80 | 0.3 | ≤30 | ≤45 |
| RJE-100 | 20-100 | 0.3 | ≤30 | ≤45 |
| RJE-130 | 50-130 | 0.5 | ≤45 | |
| RJE-160 | 50-160 | 0.5-1 | ≤45 | |
